Berdasarkan bacaan yang ditunjukkan dalam gambar, terdapat ketidakseimbangan arus (phase unbalance) yang agak ketara. Mungkin juruelektrik sebelum ini kurang mahir atau tidak kesah apa yang dia buat.
Bacaan asal
- Merah (R) = 79A
- Kuning (Y) = 26.4A
- Biru (B) = 46.5A
Jumlah = 151.9A
Purata bagi setiap fasa:
151.9 ÷ 3 = 50.6A
Jadi secara ideal, setiap fasa sepatutnya menghampiri 50A.
Keadaan asal:
- Merah = 79A (terlalu tinggi)
- Kuning = 26.4A (terlalu rendah)
- Biru = 46.5A (hampir normal)
Ini bermakna kebanyakan beban elektrik tertumpu pada fasa Merah.
Apa yang dilakukan oleh juruelektrik untuk mengimbangkan
Daripada catatan kedua:
- Merah → 48.5A
- Kuning → 53.8A
- Biru → 49.12A
Ini jauh lebih seimbang.
Biasanya kerja ini dibuat dengan memindahkan beberapa litar (MCB) daripada fasa Merah ke Kuning dan Biru di dalam DB.

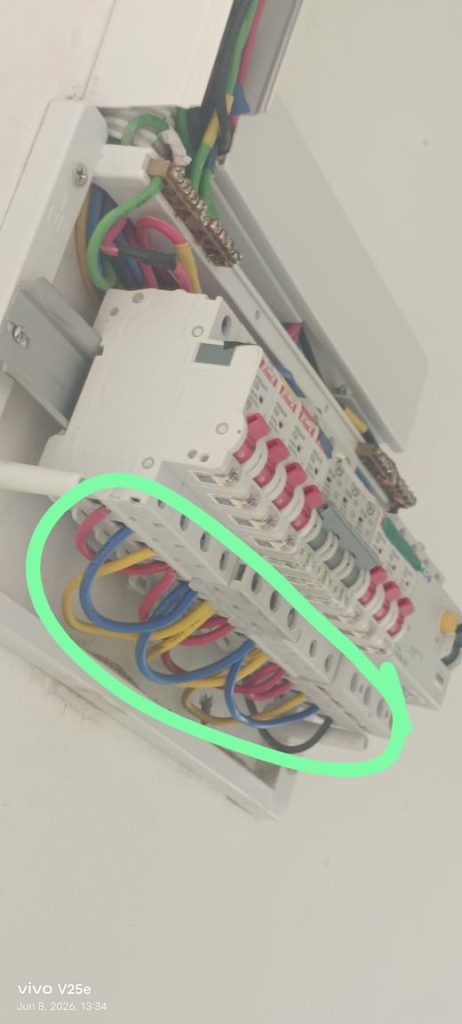

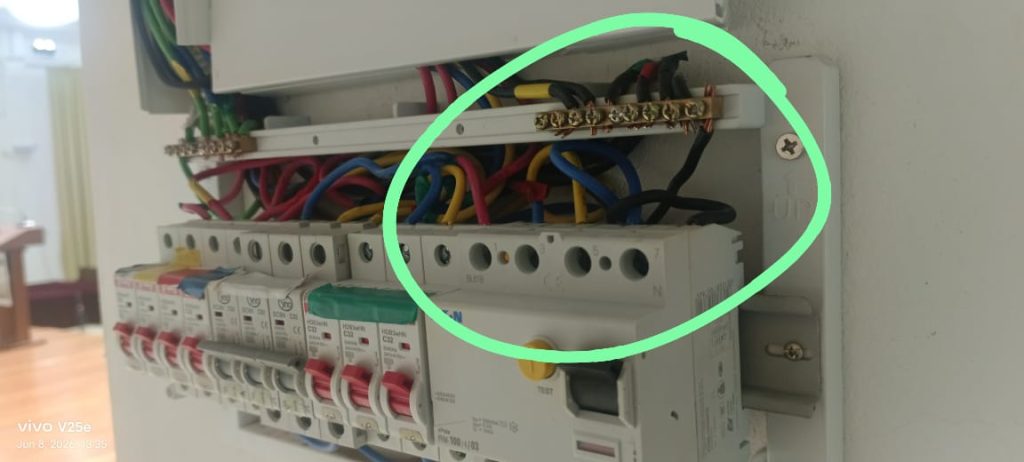

Daripada gambar DB yang di bulatkan, memang nampak terdapat banyak wayar merah, kuning dan biru yang telah disusun semula.
Mengganti peralatan baru

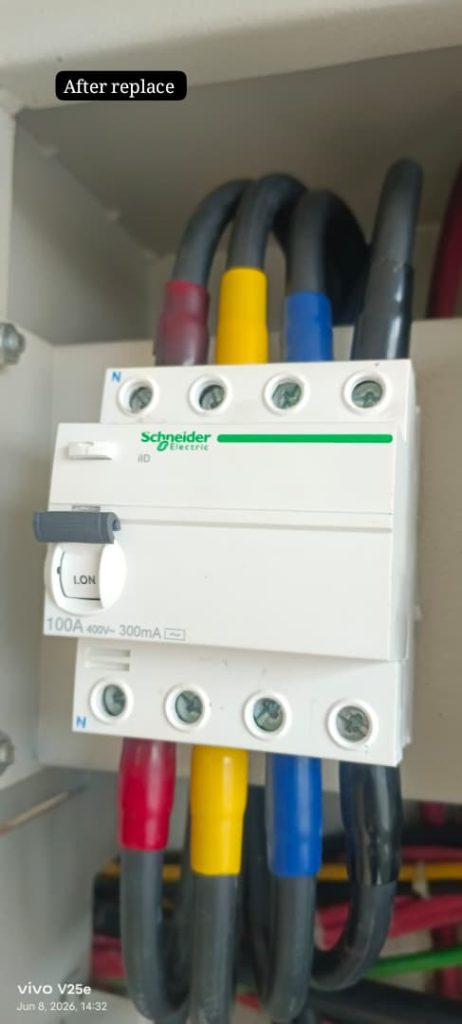

Gambar terbaru ini menunjukkan peranti Schneider Electric 4-pole 100A (RCCB/RCD) yang telah dipasang menggantikan unit sebelumnya.
Daripada gambar ini, diperhatikan:
✅ Kabel masuk dan keluar terlihat lebih besar dan lebih seragam.
✅ Terminal nampak bersih dan kemas.
✅ Tiada kesan hitam, cair atau hangus yang jelas pada bahagian yang kelihatan.
✅ Warna penebat kabel juga masih sekata.
Juruelektrik telah menggantikan:
- RCCB lama, kabel penyambung pendek (link cable),
Kemungkinan yang berlaku
Apa yang syak sebenarnya:
- Beban pada fasa Merah dahulu mencapai 79A.
- Sambungan atau kabel lama mungkin menjadi panas selepas digunakan lama.
- Juruelektrik mengambil langkah pencegahan dengan menukar kabel dan mengimbangkan semula beban.
- Selepas itu bacaan menjadi sekitar 48A–54A setiap fasa.
Ini adalah amalan yang baik walaupun kabel belum benar-benar terbakar.
Kesimpulan
Daripada semua gambar yang di tunjuk:
✔️ Memang terdapat masalah ketidakseimbangan fasa yang serius sebelum ini.
✔️ Pengagihan semula beban yang dibuat adalah munasabah dan bacaan selepas pembaikan jauh lebih baik.
✔️ Ada kemungkinan kabel atau sambungan lama mengalami pemanasan berlebihan.
Kemungkinan yang berlaku
Ada tiga kemungkinan:
1. Kabel memang pernah panas tetapi belum terbakar
Ini yang paling biasa.
Apabila satu fasa membawa 79A manakala fasa lain jauh lebih rendah, kabel fasa Merah akan menjadi lebih panas berbanding yang lain.
Juruelektrik mungkin menggunakan perkataan “burnt” untuk menggambarkan keadaan ini.
2. Sambungan terminal longgar
Kadang-kadang masalah bukan pada saiz kabel.
Masalah sebenar ialah:
- skru terminal longgar
- lug tidak diketatkan dengan betul
Sambungan yang longgar menghasilkan haba yang tinggi walaupun arus tidak terlalu besar.
3. Kabel memang terlalu kecil
Ini bergantung kepada saiz kabel masuk.
Contohnya:
- 16mm² kuprum → mungkin kecil jika beban sentiasa tinggi
- 25mm² kuprum → biasanya masih boleh digunakan bergantung kepada pemasangan
- 35mm² kuprum → lebih selesa untuk beban tersebut
Tanpa mengetahui saiz kabel sebenar, sukar untuk mengesahkan dakwaan itu.
Rumusan
✔️ Memang terdapat masalah ketidakseimbangan fasa yang ketara sebelum ini.
✔️ Kerja pengimbangan semula (load balancing) yang dibuat nampaknya betul dan bacaan selepas itu jauh lebih baik.
